AC 변압기 중성점 완전 세트 장비에 대한 간략한 소개

Jul 25, 2026

메시지를 남겨주세요

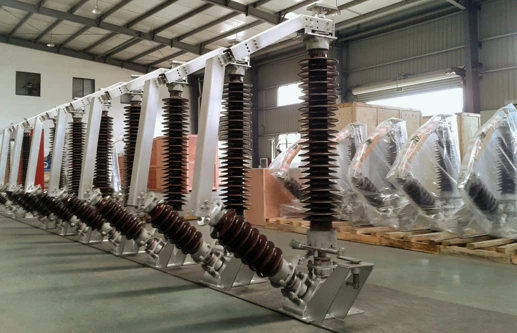

주로 두 부분으로 구성됩니다.

전기 부품: 중성점 차단 스위치, 작동 메커니즘, 중성점 서지 피뢰기, 방전 카운터, 방전 간격, 변류기;
설치 액세서리: 고정 베이스, 브래킷, 커넥터 및 구성 요소 간 연결 와이어 등

info-624-347

주요 기능

주요 기능은 낙뢰 과전압, 스위칭 과전압 및 전력 주파수(과도) 과전압으로 인한 손상으로부터 변압기의 중성점 절연을 보호하는 것입니다. 이는 변압기 중성점과 단말 장비를 보호합니다. 또한 전력계통의 중성점접지방식의 계통유지나 전환에도 사용됩니다. 직접 접지되지 않은 변압기의 중성점에서 위험한 낙뢰 임펄스 과전압이 발생하는 경우, -서지 피뢰기 또는 방전 갭이 올바르게 작동하여 변압기 중성점 절연이 손상되지 않도록 보호해야 합니다. 단상 지락 중에 부분 비접지 시스템이 우발적으로 형성되고 위험한 비-전{7}}위상 작동이 발생하는 경우, 중성점 방전 갭은 단상 접지 오류가 있는 부분 비접지 시스템의 위험한 과전압이 단말 장비를 위험에 빠뜨리는 것을 방지하기 위해 안정적으로 작동(방전)해야 합니다. 이와 함께 사용되는 서지 어레스터는 작동하지 않아야 합니다. 전력망에서 단상 접지 오류가 발생하는 경우 결과적인 과도 스위칭 과전압으로 인해 직접 접지되지 않은 변압기의 중성점 방전 간격이 -방전되어서는 안 됩니다. 그래야 계전기 보호의 올바른 작동에 영향을 미치지 않습니다.

차이점과 장점

아니요	품질 특성	기술 지표	IEC60694-2002 IEC62271-2013	GB/T11022-2011 GB1985-2014	고급 고객(State Grid) 요구 사항	--주 외 업계 동료	지방-내 업계 동료	기업 표준 및 절강성 표준
1	안전	정격 단시간- 상용 주파수 내전압	140kV	160kV	160kV	160kV	160kV	182kV
		정격 번개 충격 내전압	325kV	380kV	380kV	380kV	380kV	384kV
		정격 단시간-내전류 지속 시간	1S	2S	4S	4S	4S	4S
2	신뢰할 수 있음	기계적 수명(M1 수준)	2000회	요구 사항 없음	3000회	3000회	3000회	3000회
		온도 상승 한계	65K	65K	65K	65K	55K	35K
		이동 및 고정 접점의 은도금층 표면 경도	요구 사항 없음	요구 사항 없음	120HV 이상	120HV 이상	요구 사항 없음	120HV 이상
		이동 및 고정 접점의 은도금 두께	요구 사항 없음	요구 사항 없음	8μm 이상	8μm 이상	요구 사항 없음	8μm 이상
